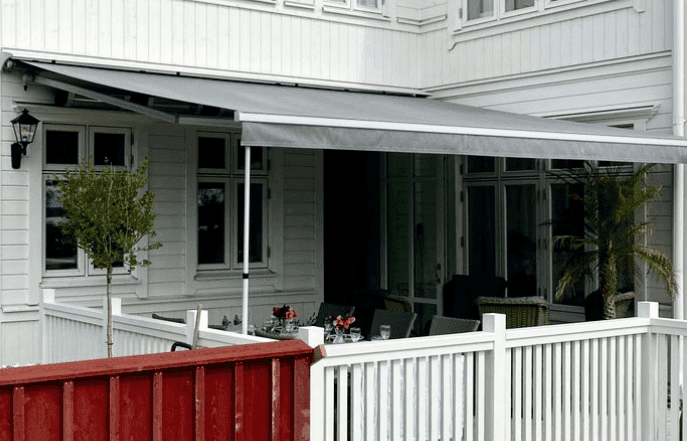

Terrassmarkis T450 med crossover armar

StyRa® Terrassmarkis T450 crossover:

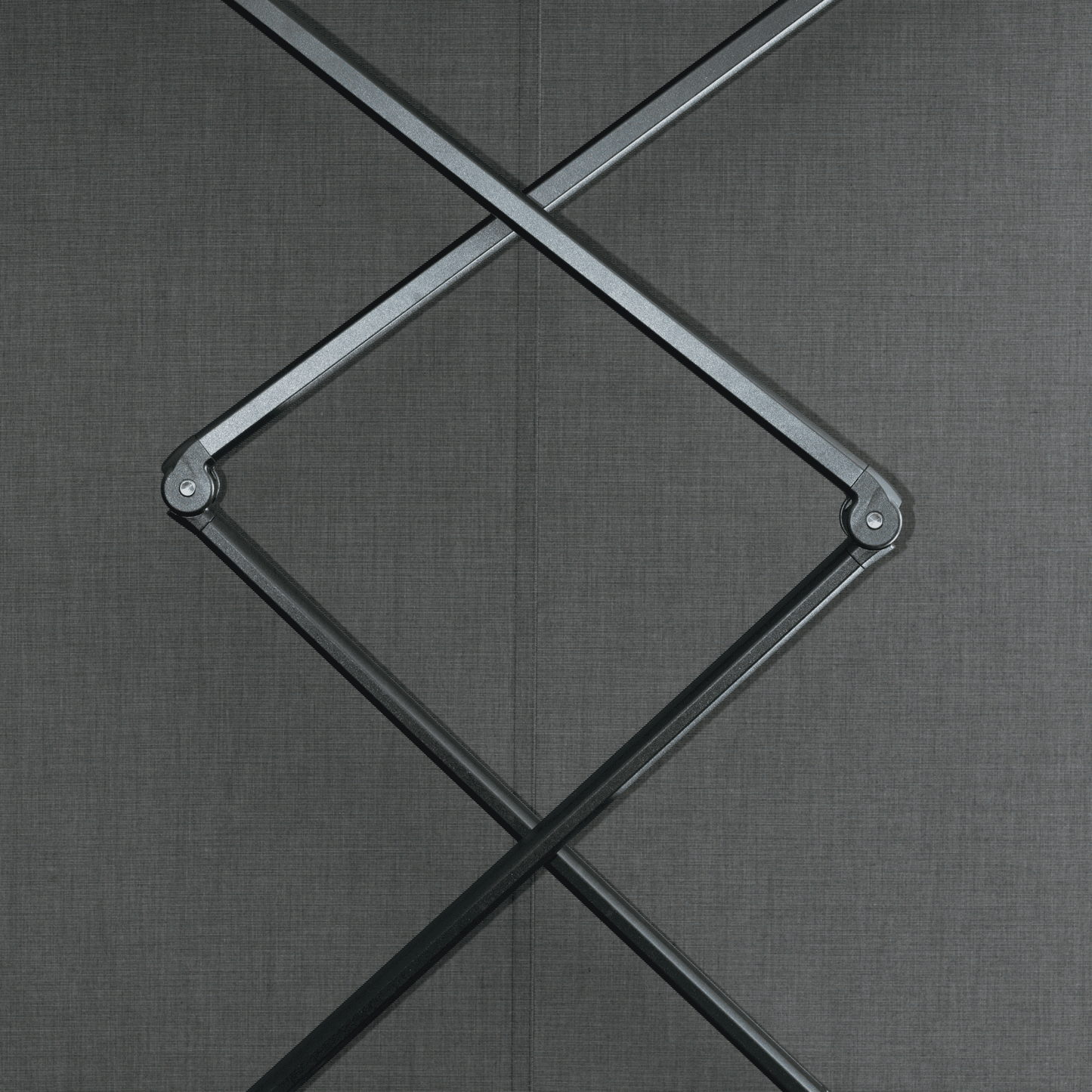

Markisen för den smala uteplatsen där markis armarna är monterade i kors för maximalt utfall.

Montering

Markiserna monteras enkelt direkt på väggen eller i takfoten med tillhörande monteringskonsoler.

Vävar

Dessa solskydd levereras med en akrylväv i högsta kvalité för bästa UV-skydd. Finns även en allvädersduk. Vi använder oss av Sandatex markisvävar för att garantera bästa kvalité.

Specifikationer / Viktig information vid beställningar:

• Max storlek : 4600 x 4000-arm. mm (Bredd x Utfall)
• Vindklass 1-2
• Lackering : Svart, Vit samt Silver
• Lackering Vit 0001 = RAL 9010
• Lackering Silver 0182 = SW801D ( Pulverkod )
• Lackering Svart 0914 = Wy360F ( Pulverkod )
• Dukavdrag på totalmåttet vid vev 170 mm / Motor 140 mm
• Bredden tas med hänsyn till ytan som skall täckas plus vävavdraget som nämns ovan.
• Beställningar är alltid totalmåttet konstruktion ej väv måttet.
• Placering av vevreglage eller motor är alltid sett utifrån
• Breddintervall där crossover armar används. Vid övriga mått kan vanliga terrassmarkiserna T4xx-serien användas.
• Kontrollera samtidigt att infästningspunkter som reglar och takstolar finns inom den inmätta bredden, i vissa fall kan förlängning av bärrör vara nödvändig på någon sida.
• Utfallet mäts från bakkant där markisen skall sitta och framåt. Tänk på att utfallet på markiserna anges med armar i horisontalt läge, detta gör att utfallet minskar något vid nervinkling av armar.
• Skruvar för infästning ingår ej i beställningen

Tillval:

• Takprofil i lackerad aluminium inkl fästen i samma färg som markisen.
• Teleskopstag Robust för vindsäkring. Justerbara 1500-2500 mm. Levereras i samma kulör som markisen. Levereras ej monterade pga risken för transportskador.
• Rullgardinsfront. Hissbar ridå som regleras med vev (standard) eller motor. Starscreen 4% eller Soltis 88 med 1500 mm höjd.

Manövrering:

• Motordrift med fjärrkontroll eller väggsändare.
• Motordrift med automatik (sol, vind, klocka mm.).
• Motordrift trådbunden som styrs via tangentströmställare.
• Vevreglage med matchande färg som markisen.

Montering:

• På vägg eller tak med kombikonsol T4xx. Ingår beställningen.
• På vägg för montering frontmonterad (Tillval)
• I takstol med ställbara takstolskonsol 5-45° (Tillval)

Breddintervall där crossover används.

• Utfall 1600 mm : 1129 - 1950 mm
• Utfall 2000 mm : 1344 - 2380 mm
• Utfall 2500 mm : 1594 - 2880 mm
• Utfall : 3000 mm : 1844 - 3380 mm
• Utfall 3500 mm : 2094 - 3880 mm
• Utfall 4000 mm : 2344 - 4380 mm
